辅助设备监控系统接入变电站的消防 、安全防范 、在线监测 、环境监测 、照明监视 、智能锁控等子系统信息， 实现对辅助设备的运行监视 、操作控制 、时钟对时 、权限配置 、数据存储 、报表生成等功能， 立体呈现现场的运行情况和环境数据 。

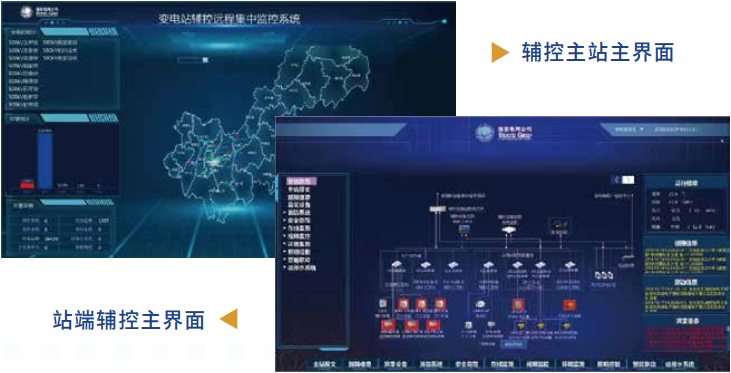

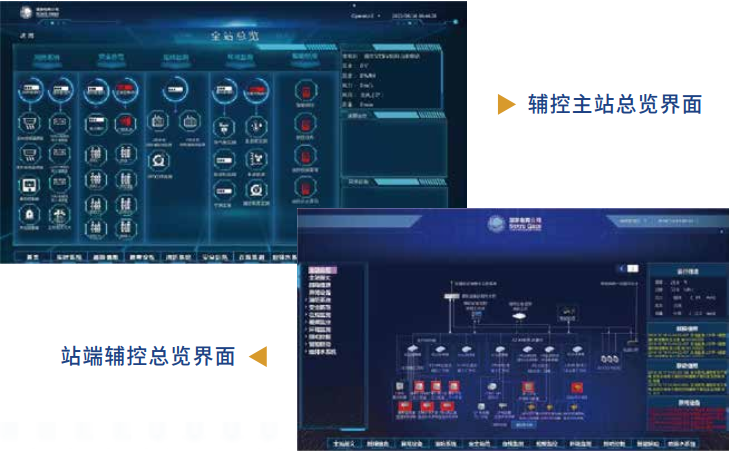

远程监视
变电站辅助设备各子系统分图；辅助设备区域信息及三维模型；辅助设备状态和运行信息；子系统数据集成展示。

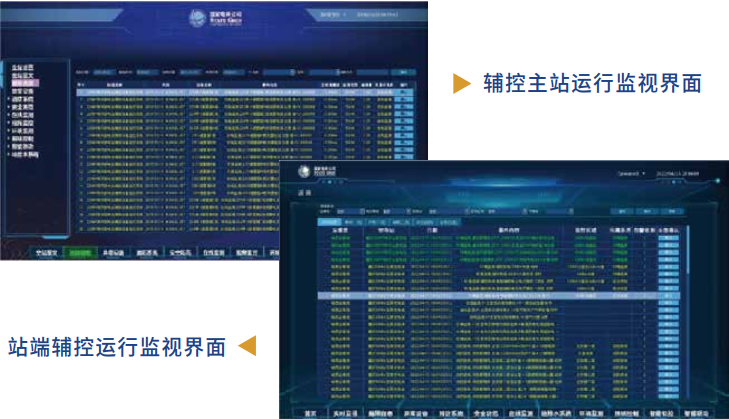

事件监视
消防 、安防 、温湿度 、辅助设备故障等报警信号的独立监视；报警分类处理；安防 、消防 、温度 、 故障总信号监视。
告警展示
组合方式显示子系统告警；独立显示子系统告警信息；辅助设备光字牌。
操作控制
信号远方确认；安防远方操作；风机、水泵、空调远方控制；照明、在线监测远方控制。
智能联动
安全防范系统入侵报警联动；消防系统与火灾报警联动；环境监测越限告警联动；SF6监测浓度越限联动；主设备告警信号联动。
统计分析
资产设备统计；用户运行统计；服务运行统计；告警信息统计。
对外接口
站端监控系统；主设备集中监控系统；巡视系统(视频监控系统)。
一、辅助控制系统
与主设备监控系统接口：
与主设备监控系统智能联动， 需与主设备监控厂家确认主设备信息传输方案， 包含信息点表及单向UDP协议。
与巡视系统（视频监控系统） 接口：
单向UDP协议，辅控系统只发送与视频联动的告警信息，巡视系统（视频监控系统） 接收后需自配置视频联动策略，弹出视频，配合辅控系统实现视频联动。
满足《电力监控系统安全防护规定》（国家发展和改革委员会令 2014 年第 14 号） 、《电力监控系统安全防护系统介绍》（国能安全〔2015〕 36 号） 等安全防护方案和 评估规范的有关要求；
系统中的主机及工作站采用安全操作系统，且满足国家电网调[2017] 1084号文中定 义的网络安全事件监测要求；
运维班驻地的安全管理措施满足《信息安全等级保护基本要求》（GB/T22239）文件 的相关要求；
在变电站端Ⅱ区加装网络安全监测装置；

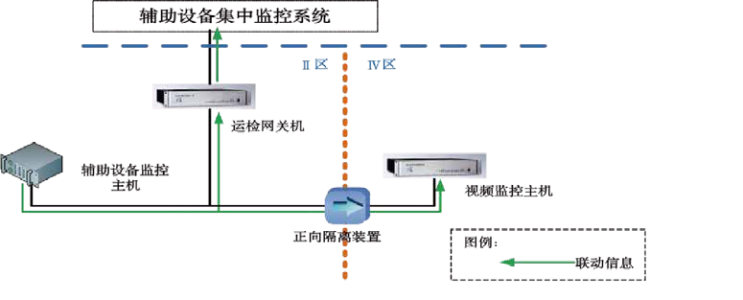

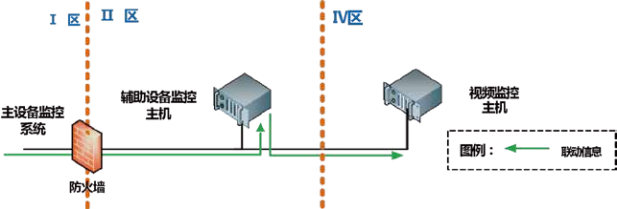

辅助设备集中监控系统均部署在Ⅱ区。Ⅱ区与Ⅳ区网络之间的联动数据传输使用正向隔 离装置；
Ⅱ区与I区网之间的联动数据传输通过防火墙；
在Ⅱ区的地市公司（省检公司）与运维站、地市公司（省检公司）与变电站之间配置纵向加密装置；
在Ⅳ区的地市公司（省检公司）与运维站和地市公司（省检公司）与变电站之间配置防火墙 。
二、消防子系统
消防子系统

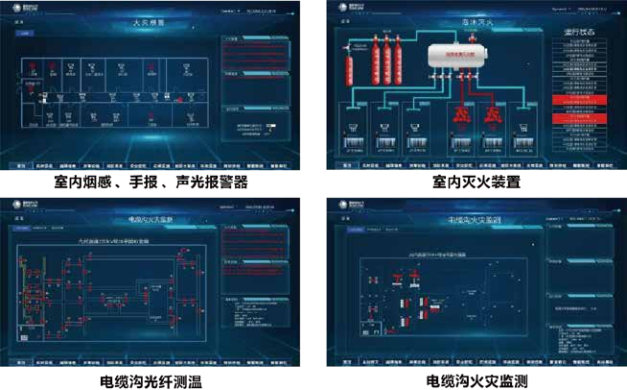

应用效果—消防其它界面
按消防主机、烟感探头、手报等设备的部署区域显示，通过标签页可以切换至不同楼层查看部署情况，可以通过该界面进行消防设备的信息查看及操作 。

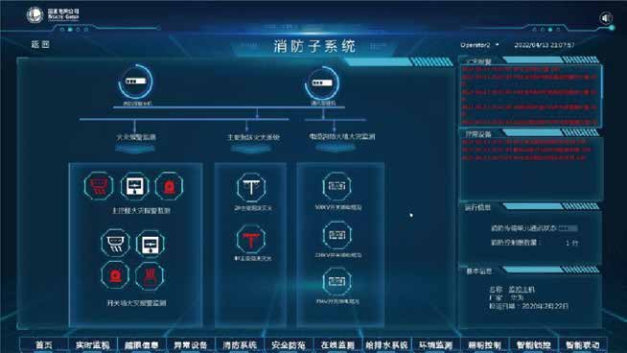

应用效果-消防总览界面

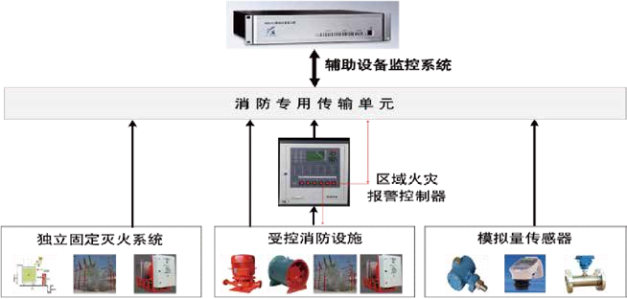

配置消防信息传输控制单元，将接受到的火灾报警控制器信息、固定式灭火系统运行和状态、模拟量采集信息、其他受控消防设备控制及控制反馈信息、回路故障信息等发送给辅控系统，并将主站系统下发的控制指令发送给相关消防设施 。
三、安防子系统
安防子系统

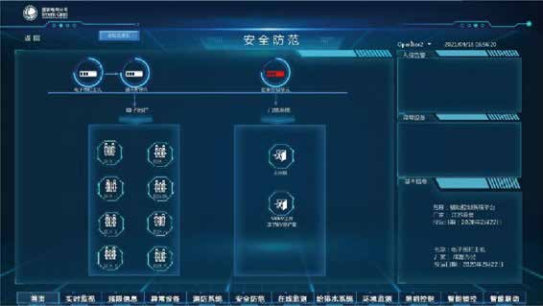

应用效果—安防总览界面

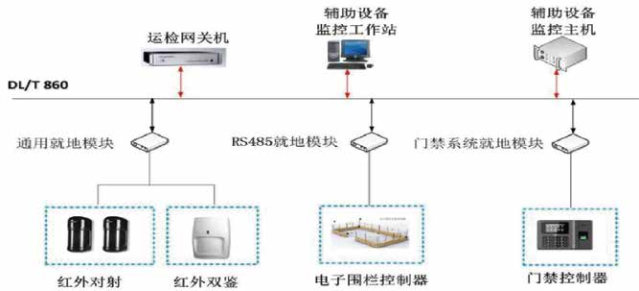

实时监视电子围栏、红外对射、红外双鉴的布放状态、防区告警、故障告警信息，采集门禁控制器的门状态、故障告警、运行工况等信息。安防子系统总览图，将变电站建设的周界防范（电子围栏）、室内红外双鉴、红外对射、门禁控制等子系统网络通讯架构、设备配置、运行信息及入侵历史信息等进行展示。

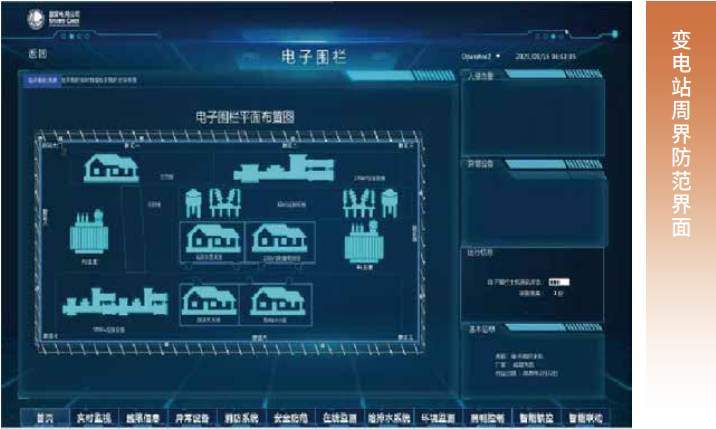

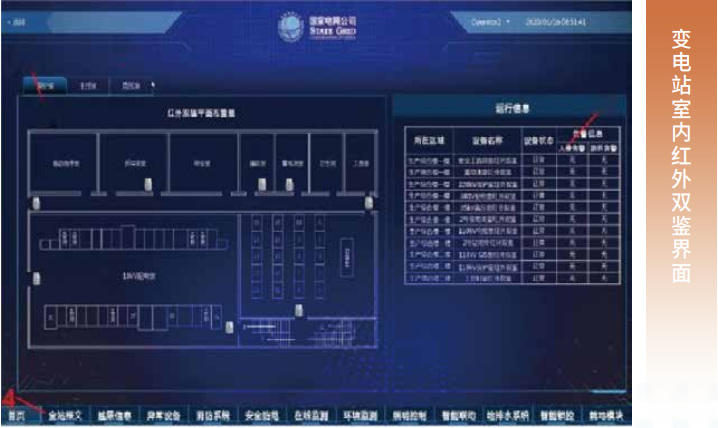

应用效果-安防电子围栏与红外双鉴界面
四、在线监测子系统

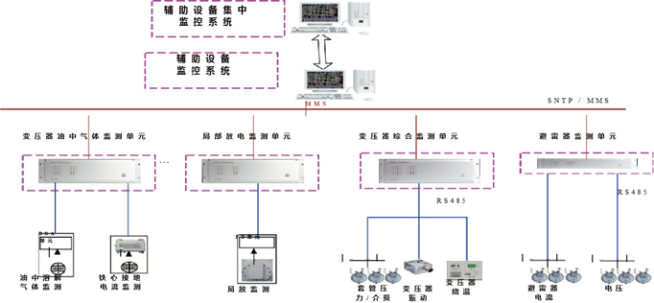

一次设备在线监测子系统

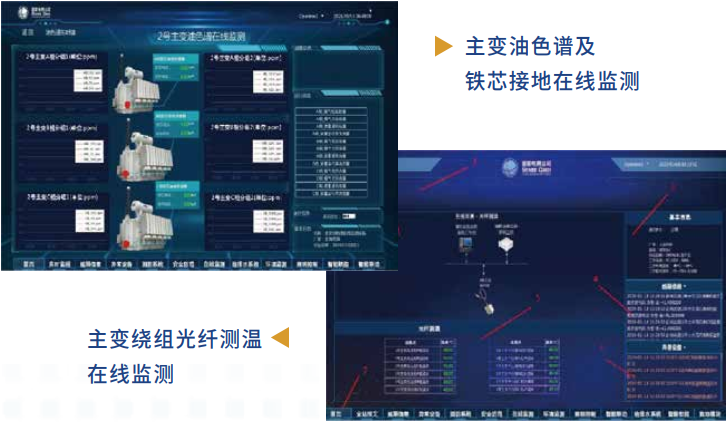

应用效果—在线监测【主变】

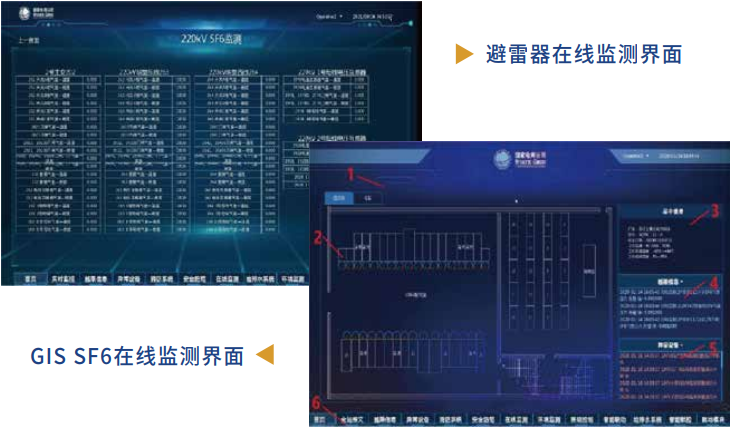

应用效果—在线监测【SF6与避雷器检测】

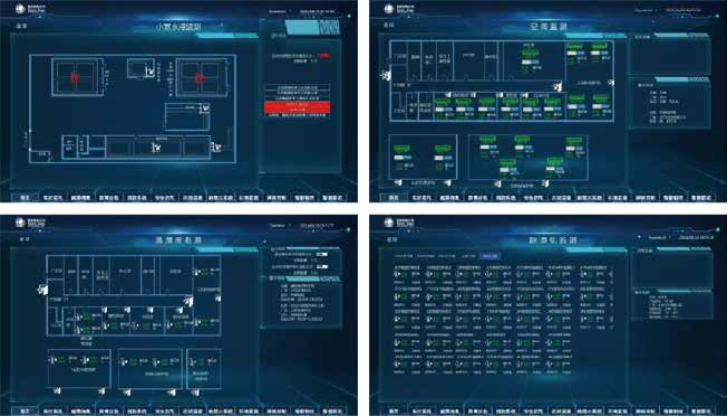

应用效果—环境监测 【水浸 、温湿度 、空调 、除湿机】
